复合流过滤器
产品详情
使用说明

产品概述

复合流过滤器采用折流、逆向流的复合流原理,不间断对雨水进行分离过滤。设备过滤精度为1mm,无需人工操作,不设反洗过程。维护时可通过底部的放空阀进行放空冲洗,亦可直接通过提篮处的留洞通过吸污车进行清洗。

复合流过滤器与雨水收集管道之间的接口可选择承插或法兰对接,设备型号根据雨水管管径确定。

底部的地角与设备基础的预留预埋件进行连接。



复合流过滤器尺寸表(mm)

型号
公称直径DN
A
B
C
D
H
L
SYS-200FG
200
210
770
245
700
1190
1216
SYS-250FG250
240
965
310
900
1530
1400
SYS-300FG300
270
1056
330
1000
1700
1532
SYS-350FG350
290
1261
405
1200
2000
1732
SYS-400FG400
320
1361
430
1300
2100
1832
SYS-500FG500
370
1561
480
1500
2400
2032
SYS-600FG600
420
1861
580
1800
2700
2332

说明:

1.设备材质为碳钢(Q235D),采用环氧煤沥青漆加强防腐。

2.设备选型根据收集雨水管的管径(公称直径)确定。

3.设备间尺寸、设备基础参考图集《10SS705》第25-29页,并充分考虑检修空间。


更多产品

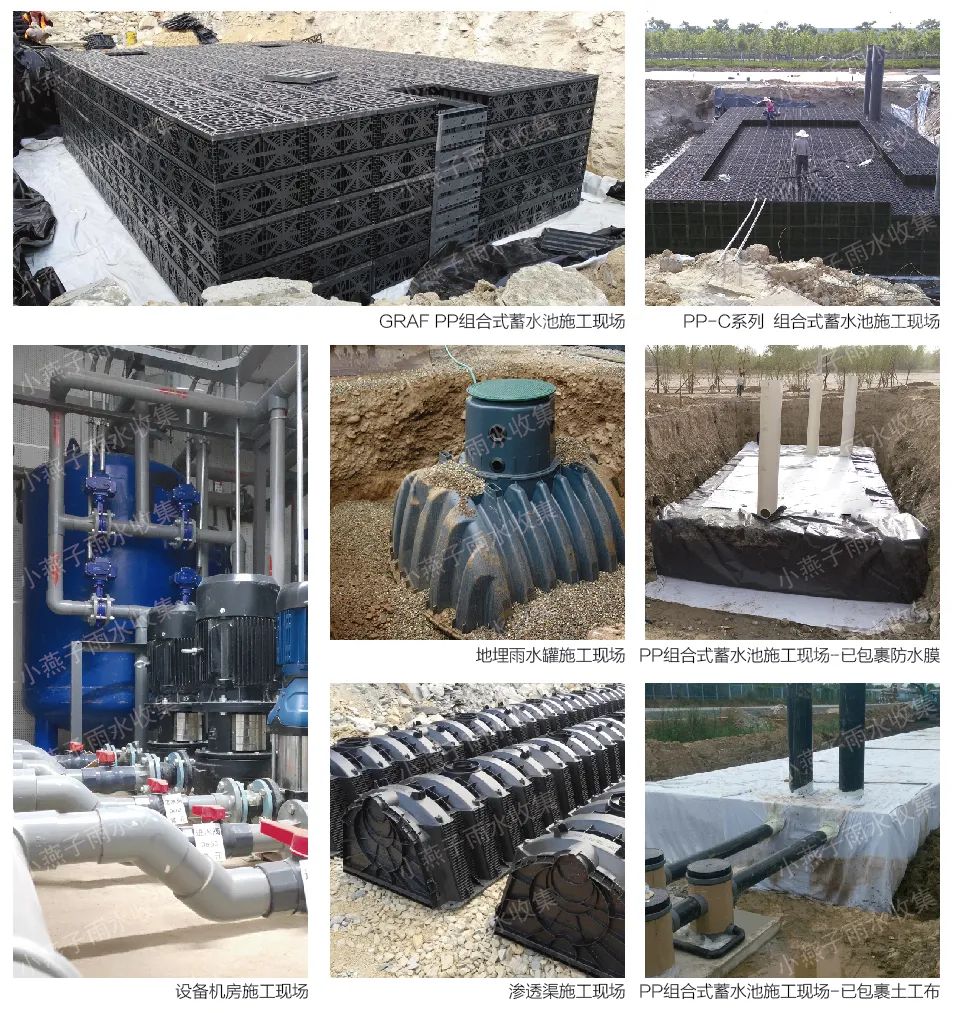

实拍案例
